产品详细介绍
一、风机的用途

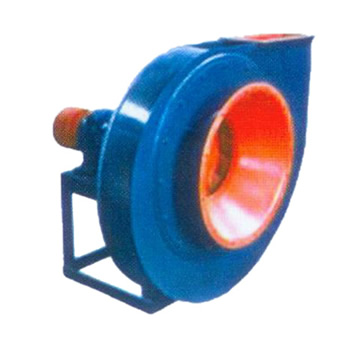

5-29型高压离心通风机用以输送，吸引空气及输送无腐蚀性，不自燃，不含有粘性物质的气体。尤其适用于棉绒加工输送，亦可用于冲天炉吹炼。输送介质的温度，一般不超过80℃。介质中所含尘土及硬质结颗粒不大于150mg/m3。
该类型风机具有效率高，能耗低，是目前国内在高压风机中较理想的风机。
二、风机的方式
1、本类型风机为单吸入，机号有No5.5、6.5、7.5、8.5等4种机号。
2、本类型风机可制成右转和左转两种形式，从电动机端正视，叶轮按顺时针方向旋转称右旋风机，以“右”表示；按逆时针方向旋转称左旋风机，以“左”表示。
3、风机的出口位置，以机壳的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六种角度。
4、本类型风机的传动方式为A、C式两种。
三、主要组成部分的结构特征
该类型C式风机中，主要由叶轮、机壳、进风口、传动部分、支架等组成；A式风机中，风机和电动机直接连接。
1、叶轮：由12片后向，锥形，单园弧等厚叶片，叶片和前盘、后盘三者焊接，中盘和后盘采用铆接，叶轮制造完成后静、动平衡校正、空气动力性能良好，效率高，运转平稳、安全可靠。
2、进风口：是装于风机的侧面的整体焊接件，与轴向平行的截面为前锥形后接曲线状，能使气体损失小的顺利进入叶轮。
3、机壳：用普通钢板焊接成蜗形壳的整体。
4、传动部分：由主轴、轴承箱、皮带轮等组成。主轴由优质碳钢制成，在灰铁铸件的轴承箱内装有滚动轴承，以支承叶轮并使其安全运转。
5、支架：可能普通角钢和钢板焊接而成，以使其可靠的支承风机与地基基础连接。
主要技术参数：
|
5-29型高压离心通风机 主要参数 | ||||
|
机 号 |
转 速 |
配用电机 |
流 量 |
全 压 |
|
5.5A |
2900 |
7.5-2 |
2500-5000 |
5022-3659 |
|
6.5A |
2930 |
15-2 |
7155-6580 |
4169-5956 |
|
18.5-2 |
6273-5167 |
6552-8339 | ||
|
8.5A |
2970 |
55-2 |
12572-11984 |
9450-12150 |
|
75-2 |
11562-9079 |
13500-18900 | ||
|
5.5C |
4000 |
22-2 |
5419-6897 |
8371-6895 |
|
3550 |
15-2 |
3935-6121 |
7169-5431 | |
|
3150 |
11-2 |
3491-5431 |
5644-4276 | |
|
2800 |
7.5-5 |
3103-4828 |
4460-3379 | |
|
2500 |
5.5-2 |
2771-4310 |
3555-2693 | |
|
2240 |
4-2 |
1931-3862 |
2994-2162 | |
|
6.5C |
3550 |
30-2 |
5051-7938 |
10504-9209 |
|
37-2 |
8660-10103 |
8689-7585 | ||
|
3150 |
22-2 |
7044-7684 |
7251-6841 | |
|
30-2 |
8324-8965 |
6418-5972 | ||
|
2800 |
15-2 |
3984-6261 |
6534-5729 | |
|
18.5-2 |
6830-7969 |
5405-4719 | ||
|
2500 |
11-2 |
3557-7115 |
5209-3762 | |
|
2240 |
7.5-2 |
3187-4554 |
4182-3846 | |
|
11-2 |
5009-6374 |
3667-3020 | ||
|
5.5-2 |
2846-3659 |
3334-3178 | ||
|
2000 |
7.5-2 |
4066-6592 |
3066-2408 | |
|
5-29C型 | ||||
|
机 号 |
转 速 |
配用电机 |
流 量 |
全 压 |
|
7.5C |
3150 |
37-2 |
6886-7869 |
11010-10787 |
|
45-2 |
8853-11804 |
10495-9108 | ||
|
55-2 |
12788-13772 |
8545-795 1 | ||
|
2800 |
30-2 |
6121-9618 |
8699-7628 | |
|
37-2 |
10493-12241 |
7196-6282 | ||
|
2500 |
22-2 |
7026-8588 |
6611-6081 | |
|
30-2 |
9368-10930 |
5737-5008 | ||
|
2240 |
15-2 |
4897-6995 |
5568-5120 | |
|
18.5-2 |
7695-9093 |
4882-4021 | ||
|
2000 |
11-2 |
4372-6870 |
4438-3892 | |
|
15-2 |
7495-8744 |
3672-3005 | ||
|
1800 |
7.5-2 |
3935-5621 |
3595-3306 | |
|
11-2 |
6183-7869 |
3152-2596 | ||
|
8.5C |
2950 |
55-2 |
9385-12068 |
12403-11823 |
|
75-2 |
13407-18770 |
11406-8957 | ||
|
2450 |
37-2 |
7795-11136 |
8555-7867 | |
|
45-2 |
12250-15590 |
7500-6178 | ||
|
2100 |
22-2 |
6681-9544 |
6286-5781 | |
|
30-2 |
10498-13362 |
5512-4540 | ||
|
1800 |
15.2 |
5727-8182 |
4618-4247 | |
|
18.5-2 |
9000-11455 |
4048-3335 | ||
