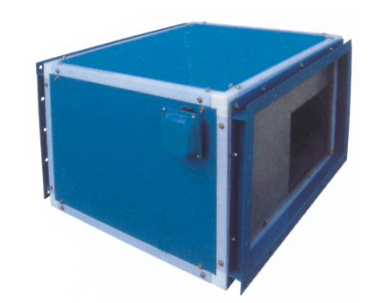

GDF型离心式管道风机

产品详细介绍

GDF型系列离心式管道风机，是在吸取国外先进技术的基础上加以改进而研制成的新型产品，该产品性能好、运转平稳、噪声低、结构合理紧凑、安装方便、可直接与风管连接。

【产品用途】	广泛用于宾馆、商场、医院、影剧院、礼堂、大专院校和科研单位。
【型号】	GDF1.4-5.0
【性能和规格】	详见参数表

GDF系列离心式管道风机叶轮由多个前向圆弧形铝合金叶片、前盘、后盘组成，机壳采用镀锌钢板或不锈钢经机械化及模具加工后点焊连接而成。具有噪声小、震动小，结构合理等特点。

风机结构、
1．叶轮有多个前向圆弧形铝合金叶片，前盘、后盘均　采用机械化模具制作而成，并经静、动平衡校验，运转平稳可靠，具有良好的空气动力性能。 2．机壳均采用镀锌钢板，经机械化模具制作成形。 3．电机支座采用镀锌钢板，经机械化模具制作成形。 4．电机均采用单支承外旋转电机，叶轮固定在电机外壳上，电机支承端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。

使用条件
1．输送气体的种类：空气和其他不自燃的、无腐蚀的、对人体无害的气体。 2．气体内的杂质：气体内不许有粘性物质，所含的尘土及哽质颗粒物不大于100mg/m3。 3．气体温度使用范围：-20℃－80℃。 4．该系列风机仅适用于在室内安装，并应按样本封面上的图样方位安装，不得上下颠倒安装，也不准侧立安装。否则会影响电机使用寿命。如需装于室外，必须考虑电机的防雨措施。

设计选用说明
1．该管道风机属前向多翼型离心风机，在相同风量、风压情况下，其噪声比轴流风机低得多。本系列风机的风量、压力、噪声等参数是根据许多工程实际需要而提出的，广泛适用于公共场所的送、排风系统。 2．在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风系统的正常使用。 3．当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。 4．风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均值。如配有进、排风管、则噪声将有所衰减。对于噪声要求较高的场合，应在进、排风管道　上配置消声弯头或消声器。 5．风机配用单相（220V）电机的电源接线图放置在风机电源接线盒　内。 6．风机运行时振动极小，一般不需采取减振措施。若设计认为有必要，可在风机支承处加减振橡胶垫或减振弹簧。 7．安装风机时必须考虑好风机与层顶的距离，便于在维护保养时的拆卸方便。

一、性能参数表

DXG-Ⅰ型(后向板式) (噪声：声压水平相对于 3m远之周围环境测得)

机号	功率(kW)		转速(rpm)	不同风压下的风量(m3/h)							噪声 dB(A)	重量 (Kg)
机号	三相380V	单相220V	转速(rpm)	100Pa	200Pa	300Pa	400Pa	500Pa	600Pa	700Pa	噪声 dB(A)	重量 (Kg)
3.2	0.18	0.25	1380	1080	800	200					47	34
3.6	0.37	0.37	1380	3000	2200	1200					54	70
4	0.55	0.55	1380	3600	3000	2100	1000				61	78
4.5	0.8	0.75	1380	4900	4000	3100	2100	800			59	96
5	1.8	1.8	1400	9400	8300	7600	6500	5400	4000	2200	65	132
5.6	3	3	1400	12600	11600	10500	9400	8000	6500	4500	68	190

DXG-Ⅱ型(前向多翼式)

机号	风量(m3/h)	风压(Pa)	转速(rpm)	功率(kW)	噪声dB(A)	重量(Kg)
2.5	550	110	700	0.12	46	22
	710	142	900	0.18	48	28
	1100	352	1400	0.25	49	32
3	1000	138	700	0.12	52	27
	1400	205	900	0.18	58	32
	2100	510	1400	0.55	67	37
3.5	1370	118	550	0.25	54	44
	1710	182	680	0.25	59	44
	2270	324	910	0.55	64	49
4	2360	170	550	0.25	56	51
	3000	250	690	0.37	61	52
	4060	450	920	0.75	66	59
4.5	3480	221	550	0.37	61	62
	4500	340	690	0.75	65	73
	6280	586	920	2.2	72	80
5	4800	276	550	0.75	63	78
	6100	400	690	1.5	66	86
	7200	720	920	3.0	74	95
5.5	6100	280	550	1.1	68	97
5.5	7700	453	700	2.2	72	100

形式	机号	A	B	C	D	E	F	G	n
Ⅰ型	3.2	300	330	360	500	530	560	530	8
	3.6/4	400	430	460	600	630	660	700	10
	4.5	450	480	510	700	730	760	780	12
	5	500	530	560	800	830	860	880	12
	5.6	550	580	610	1000	1030	1060	980	14
Ⅱ型	2.5	250	280	310	420	450	480	480	8
	3	300	330	360	500	530	560	560	8
	3.5	350	380	410	600	630	660	640	10
	4	400	430	480	700	730	760	780	12
	4.5	450	480	530	740	770	800	810	12
	5	500	530	580	800	830	860	880	12
	5.5	550	580	630	1010	1040	1070	980	14
