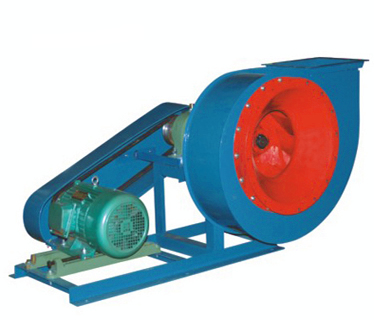

C4-73型排尘离心通风机

产品详细介绍

用途
C4-73型离心通风机为排送含有尘埃、木质碎屑、细碎纤维和尘土等的空气混合物，也可作为一般通风用。（如排送硬质颗粒时必须在风机进风口前加除尘装置）。
风机的结构形式
通风机制成单吸入，机号有No3.6、4.5、5.5共3种机号。
通风机又可制成右转和左转两种形式，从传动机组端正视，叶轮按顺时针方向旋转称右旋风机，以“右”表示；按逆时针方向旋转称左旋风机，以“左”表示。
风机的出口位置，以机壳的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六种角度。
C4-73型离心通风机主要由叶轮、机壳、进风口、机架传动部分与电机组成。
叶轮部分由12个后倾的机翼形叶片，曲线型前盘和平板后盘组成。叶片、前盘、后盘均采用16锰板制造。整个叶轮径过动、静平衡校正，空气性能良好，效率高，运转平稳。
机壳做成整体，叶轮的安装、拆卸同机壳的一侧进行。进风口做成整体，装于风机的侧面。与轴平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。传动部分由主轴、轴承箱、滚动轴承、皮带轮而组成。
风机采用三角皮带传动，如用记在压力与流量上有改变的要求时，可根据性能表上的规定自行调整。

• C4-73-11№5.5C性能与选用件对照表

  查看参数

  C4-73-11№5.5C性能与选用件对照表

  转数  r/min

  序  号

  全压  系数

  全压  Pa

  流量  系数

  流量  m3/h

  全压  效率  %

  轴功  率KW

  理论  功率  KW

  附加  功率  %

  所需  功率  KW

  电动机

  三角带

  主轴  皮带  轮

  电动机  皮带轮

  电动机  滑轨部

  型号

  功率KW

  型号

  根号

  代号

  代号

  代号

  代号

  1120

  1 2 3 4 5 6 7 8

  0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28

  579 569 559 530 510 461 392 343

  0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281

  4220 4760 5240 5720 6250 6750 7660 7700

  84 85 87 88 87 85 82 80

  0.80 0.90 0.95 0.95 1.00 1.00 1.00 0.90

  0.85 0.95 1.00 1.00 1.05 1.05 1.05 0.95

  20

  1.02 1.10 1.20 1.20 1.23 1.23 1.23 1.10

  Y90L-4

  1.5

  A

  2

  90

  45-A2-220

  24-A2-175

  RT0201×01

• C4-73-11№5.5C性能与选用件对照表

  查看参数

  C4-73-11№5.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  1400	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	902 883 863 824 789 711 614 539	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	5260 5950 6540 7150 7800 8400 8950 9650	84 85 87 88 87 85 82 80	1.5 1.7 1.8 1.9 2.0 2.0 1.9 1.8	1.7 1.8 1.9 2.0 2.1 2.1 2.0 1.9	20	2.0 2.2 2.3 2.4 2.5 2.5 2.4 2.3	Y100L-2	3	A	2	90	45-A2-220	28-A2-108	RT0201×02
  1250	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	726 706 696 669 637 569 590 431	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	4750 5350 5900 6440 7000 7600 8060 8650	84 85 87 88 87 85 82 80	1.15 1.25 1.30 1.35 1.45 1.40 1.35 1.30	1.20 1.30 1.40 1.45 1.50 1.50 1.45 1.40	20	1.45 1.55 1.65 1.70 1.80 1.80 1.70 1.65	Y90L-2	2.2	A	2	90	45-A2-220	24-A2-190	RT0201×01

• C4-73-11№5.5C性能与选用件对照表

  查看参数

  C4-73-11№5.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  1800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1471 1442 1412 1353 1285 1157 1000 873	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	6800 7660 8400 9200 10000 10850 11560 12400	84 85 87 88 87 85 82 80	3.0 3.5 3.5 4.0 4.5 4.0 4.0 4.0	3.5 4.0 4.0 4.5 5.0 4.5 4.5 4.5	20	4.5 4.5 4.5 5.0 5.5 5.0 5.0 5.0	Y132S1-2	5.5	B	2	105	45-B2-220	38-B2-140	RT0201×02
  1600	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1216 1177 1147 1098 1049 941 814 712	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	6060 6850 7520 8240 9000 9700 10300 11100	84 85 87 88 87 85 82 80	2.5 2.5 2.5 3.0 3.0 3.0 3.0 2.5	3.0 3.0 3.0 3.0 3.5 3.5 3.5 3.0	20	3.5 3.5 3.5 3.5 4.0 4.0 4.0 3.5	Y112M-2	4	A	2	90	45-A2-220	28-A2-122

• C4-73-11№5.5C性能与选用件对照表

  查看参数

  C4-73-11№5.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  2240	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2314 2256 2216 2128 2030 1814 1569 1373	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	8400 9500 10410 11400 12500 13400 14300 15350	84 85 87 88 87 85 82 80	6.5 7.2 7.5 7.5 8.5 8.0 7.5 7.5	7.0 7.5 8.0 8.0 9.0 8.5 8.0 8.0	15	8.0 8.5 9.0 9.0 9.5 9.5 9.0 9.0	Y160M1-2	11	B	3	105	45-B3-220	42-B3-170	RT0201×03
  2000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1922 1785 1746 1667 1589 1432 1236 1089	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	7550 8550 9360 10250 11150 12050 12800 13800	84 85 87 88 87 85 82 80	4.5 5.0 5.3 5.5 5.5 5.5 5.5 5.5	5.0 5.5 5.5 6.0 6.0 6.0 6.0 6.0	15	6.0 6.0 6.5 6.5 6.5 7.0 6.5 6.5	Y132S2-2	7.5	B	2	105	45-B2-155	38-B2-155	RT0201×02

• C4-73-11№5.5C性能与选用件对照表

  查看参数

  C4-73-11№5.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  2800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3668 3589 3511 3354 3197 2833 2491 2177	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	10600 11900 13100 14700 15600 16900 18200 19350	84 85 87 88 87 85 82 80	12.9 14.0 14.0 15.5 16.0 16.0 15.5 15.0	13.5 15.0 15.0 16.5 17.0 17.0 16.5 15.5	15	15.5 17.0 17.0 19.0 19.0 19.0 19.0 18.0	Y180M-2	22	B	5	105	45-B5-220	48-B5-210	RT0201×03
  2500	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2903 2844 2775 2658 2628 2285 1981 1726	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	9500 10700 11750 12750 14000 15100 16100 17300	84 85 87 88 87 85 82 80	9.0 10.5 10.5 11.1 11.5 11.5 11.1 10.5	9.5 11.1 11.1 11.5 11.1 12.0 11.5 11.1	15	11.0 12.5 12.5 13.5 12.5 14.0 13.5 12.5	Y160M2-2	15	B	4	105	45-B4-220	42-B4-188

• C4-73-11№4.5C性能与选用件对照表

  查看参数

  C4-73-11№4.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  1600	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	785 775 765 726 696 628 539 471	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3300 3750 4100 4500 4900 5300 5700 6050	84 85 87 88 87 85 82 80	0.86 0.95 1.00 1.03 1.09 1.08 1.04 0.99	0.90 1.00 1.05 1.08 1.14 1.14 1.10 1.04	20	1.03 1.20 1.26 1.30 1.37 1.37 1.32 1.25	Y90L-2	1.5	A	2	80	35-A2-180	24-A2-102	RT0201×01
  1400	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	608 598 588 559 530 481 412 363	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2900 3300 3600 3950 4300 4650 5000 5300	84 85 87 88 87 85 82 80	0.58 0.64 0.68 0.72 0.72 0.72 0.70 0.67	0.6 0.68 0.72 0.76 0.76 0.77 0.73 0.70	20	0.74 0.82 0.87 0.92 0.92 0.92 0.88 0.84	Y90S-2	1.1	A	1	80	35-A1-180	24-A1-178

• C4-73-11№4.5C性能与选用件对照表

  查看参数

  C4-73-11№4.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  2000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1226 1226 1177 1128 1079 981 834 735	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	4150 4700 5150 5650 6150 6650 7100 7600	84 85 87 88 87 85 82 80	1.7 1.9 2.0 2.1 2.2 2.1 2.0 1.9	1.8 2.0 2.1 2.2 2.3 2.2 2.1 2.0	20	2.1 2.4 2.5 2.6 2.7 2.6 2.5 2.4	Y100L-2	3	A	2	80	35-A2-180	28-A2-125	RT0201×02
  1800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	981 961 932 912 883 785 686 588	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3700 4200 4600 5050 5500 5950 6400 6800	84 85 87 88 87 85 82 80	1.2 1.35 1.42 1.45 1.55 1.53 1.49 1.39	1.27 1.42 1.48 1.53 1.63 1.60 1.57 1.46	20	1.52 1.7 1.77 1.89 1.96 1.92 1.88 1.75	Y90L-2	2.2	A	2	80	35-A2-180	24-A2-115	RT0201×01

• C4-73-11№4.5C性能与选用件对照表

  查看参数

  C4-73-11№4.5C性能与选用件对照表

  转数  r/min

  序  号

  全压  系数

  全压  Pa

  流量  系数

  流量  m3/h

  全压  效率  %

  轴功  率KW

  理论  功率  KW

  附加  功率  %

  所需  功率  KW

  电动机

  三角带

  主轴  皮带  轮

  电动机  皮带轮

  电动机  滑轨部

  型号

  功率KW

  型号

  根号

  代号

  代号

  代号

  代号

  2240

  1 2 3 4 5 6 7 8

  0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28

  1569 1520 1471 1422 1373 1226 1030 932

  0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281

  4650 5250 5750 6300 6850 7400 7950 8500

  84 85 87 88 87 85 82 80

  2.4 2.6 2.7 2.8 3.0 3.0 2.8 2.7

  2.5 2.7 2.8 3.0 3.2 3.2 2.9 2.8

  20

  3.1 3.3 3.4 3.6 3.8 3.8 3.5 3.4

  Y112M-2

  4

  A

  2

  80

  35-A2-180

  28-A2-140

  RT0201×02

• C4-73-11№4.5C性能与选用件对照表

  查看参数

  C4-73-11№4.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  2800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2452 2354 2305 2206 2108 1912 1667 1422	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	5800 6550 7200 7900 8600 9300 10000 10500	84 85 87 88 87 85 82 80	4.7 5 5.3 5.5 5.8 5.8 5.6 5.2	5 5.3 5.6 5.8 6.1 6.1 5.9 5.5	20	6 6.4 6.7 7 7.3 7.3 7.1 6.6	Y132S2-2	7.5	B	2	90	35-B2-180	38-B2-178	RTB0201×02
  2500	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1961 1912 1863 1765 1716 1520 1324 1128	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	5200 5850 6450 7050 7700 8300 8900 9500	84 85 87 88 87 85 82 80	3.4 3.7 3.8 4.0 4.2 4.1 4.0 3.7	3.6 3.9 4.1 4.2 4.5 4.3 4.2 3.9	20	4.3 4.6 4.8 5.0 5.3 5.2 5.0 4.7	Y132S1-2	5.5	B	2	90	35-B2-180	38-B2-158

• C4-73-11№4.5C性能与选用件对照表

  查看参数

  C4-73-11№4.5C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  3550	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3923 3825 3727 3530 3383 3040 2648 2256	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	7400 8350 9150 10000 10900 11800 12600 13500	84 85 87 88 87 85 82 80	9.6 10.5 10.9 11.2 11.7 11.7 11.5 10.6	10.1 11 11.5 11.7 12.4 12.4 12.2 11.1	15	11.6 12.7 13.7 13.5 14.2 14.2 14 12.8	Y160M2-2	15	B	4	90	35-B4-180	42-B4-225	RT0201×03
  3150	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3089 3040 2492 2844 2697 2403 2095 1814	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	6500 7400 8100 8900 9700 10500 11000 11900	84 85 87 88 87 85 82 80	6.7 7.5 7.6 8 8.4 8.3 7.7 7.5	7.0 7.9 8 8.4 8.8 8.7 8.1 7.9	15	8.1 9 9.2 9.7 10 10 9.3 9.1	Y160M1-2	11	B	3	90	35-B3-180	42-B3-195

• C4-73-11№3.6C性能与选用件对照表

  查看参数

  C4-73-11№3.6C性能与选用件对照表

  转数  r/min

  序  号

  全压  系数

  全压  Pa

  流量  系数

  流量  m3/h

  全压  效率  %

  轴功  率KW

  理论  功率  KW

  附加  功率  %

  所需  功率  KW

  电动机

  三角带

  主轴  皮带  轮

  电动机  皮带轮

  电动机  滑轨部

  型号

  功率KW

  型号

  根号

  代号

  代号

  代号

  代号

  1600

  1 2 3 4 5 6 7 8

  0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28

  490 490 441 441 441 392 343 294

  0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281

  1725 1950 2140 2340 2550 2760 2960 3150

  84 85 87 88 87 85 82 80

  0.28 0.31 0.3 0.32 0.36 0.35 0.34 0.32

  0.3 0.33 0.31 0.35 0.38 0.37 0.36 0.35

  20

  0.35 0.4 0.41 0.41 0.45 0.45 0.44 0.41

  Y802-4

  0.75

  A

  1

  70

  35-A1-245

  19-A1-165

  RT0201×01

• C4-73-11№3.6C性能与选用件对照表

  查看参数

  C4-73-11№3.6C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  2000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	756 735 735 686 686 588 539 441	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2140 2420 2680 2910 3170 3420 3670 3900	84 85 87 88 87 85 82 80	0.5 0.5 0.6 0.63 0.7 0.66 0.67 0.6	0.6 0.6 0.6 0.67 0.73 0.7 0.7 0.62	20	0.7 0.73 0.75 0.8 0.88 0.84 0.84 0.75	Y802-2	1.1	A	1	70	35-A1-145	19-1-102	RT0201×01
  1800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	637 637 588 588 539 490 441 392	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	1930 2180 2490 2610 2780 3080 3300 3510	84 85 87 88 87 85 82 80	0.4 0.45 0.45 0.49 0.48 0.5 0.5 0.48	0.43 0.48 0.48 0.51 0.5 0.52 0.52 0.5	20	0.5 0.52 0.52 0.6 0.6 0.62 0.62 0.6	Y801-4	0.75	A	1	70	35-A1-145	19-A1-185

• C4-73-11№3.6C性能与选用件对照表

  查看参数

  C4-73-11№3.6C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  2500	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1226 1177 1196 1128 1079 1030 834 735	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2640 3200 3320 3630 3960 4270 4580 4870	84 85 87 88 87 85 82 80	1.1 1.2 1.3 1.3 1.4 1.6 1.3 1.2	1.2 1.3 1.4 1.4 1.5 1.7 1.4 1.3	20	1.4 1.6 1.6 1.6 1.7 2 1.6 1.6	Y90L-2	2.2	A	2	70	35-A2-145	24-A2-125	RT0201×01
  2240	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1030 981 932 883 834 785 686 588	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2380 2700 2960 3240 3530 3810 4080 4350	84 85 87 88 87 85 82 80	0.8 0.85 0.9 0.9 0.94 0.98 0.95 0.9	0.9 0.9 0.95 0.95 0.99 1.03 1.0 0.95	20	1 1 1.1 1.2 1.2 1.2 1.2 1.1	Y90S-2	1.5	A	1	70	35-A1-145	24-A1-115

• C4-73-11№3.6C性能与选用件对照表

  查看参数

  C4-73-11№3.6C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  3150	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1863 1814 1765 1716 1618 1471 1275 1228	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3150 3550 3900 4270 4650 5300 5400 5750	84 85 87 88 87 85 82 80	1.9 2 2 2.4 2.4 2.5 2.3 2.2	2 2.2 2.3 2.5 2.5 2.7 2.5 2.4	20	2.5 2.6 2.8 3.0 3.0 3.2 3 2.8	Y112M-2	4	A	2	70	35-A2-145	28-A2-164	RT0201×02
  2800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1569 1520 1471 1422 1324 1226 1030 932	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2990 3380 3710 4050 4420 4770 5120 5450	84 85 87 88 87 85 82 80	1.5 1.7 1.7 1.8 1.9 1.9 1.8 1.8	1.6 1.8 1.8 1.9 2 2 1.9 1.9	20	2 2.1 2.1 2.3 2.4 2.4 2.2 2.2	Y100L-2	3	A	2	70	35-A2-145	28-A2-140

• C4-73-11№3.6C性能与选用件对照表

  查看参数

  C4-73-11№3.6C性能与选用件对照表

  转数  r/min	序  号	全压  系数	全压  Pa	流量  系数	流量  m3/h	全压  效率  %	轴功  率KW	理论  功率  KW	附加  功率  %	所需  功率  KW	电动机		三角带			主轴  皮带  轮	电动机  皮带轮	电动机  滑轨部
  											型号	功率KW	型号	根号	代号	代号	代号	代号
  4000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3138 3040 2991 2844 2795 2452 2108 1863	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	4250 4820 5275 5870 6300 6800 7300 7760	84 85 87 88 87 85 82 80	4.4 4.8 5 5.3 5.7 5.5 5.2 5	4.6 5 5.3 5.5 6.0 5.9 5.4 5.3	15	5.3 5.7 6.0 6.4 6.8 6.8 6.3 6.0	Y132S2-2	7.5	A	4	70	35-A4-205	38-A4-205	RT0201×02
  3550	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2452 2403 2354 2256 2157 1961 1716 1471	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3780 4270 4700 5150 5610 6050 6500 6910	84 85 87 88 87 85 82 80	30 3.4 3.5 3.7 4 3.9 3.8 3.6	3.2 3.7 3.7 3.9 4.2 4.1 4 3.7	15	3.7 4.2 4.2 4.5 4.8 4.7 4.5 4.2	Y132S2-2	5.5	A	3	70	35-A3-145	38-A3-180
